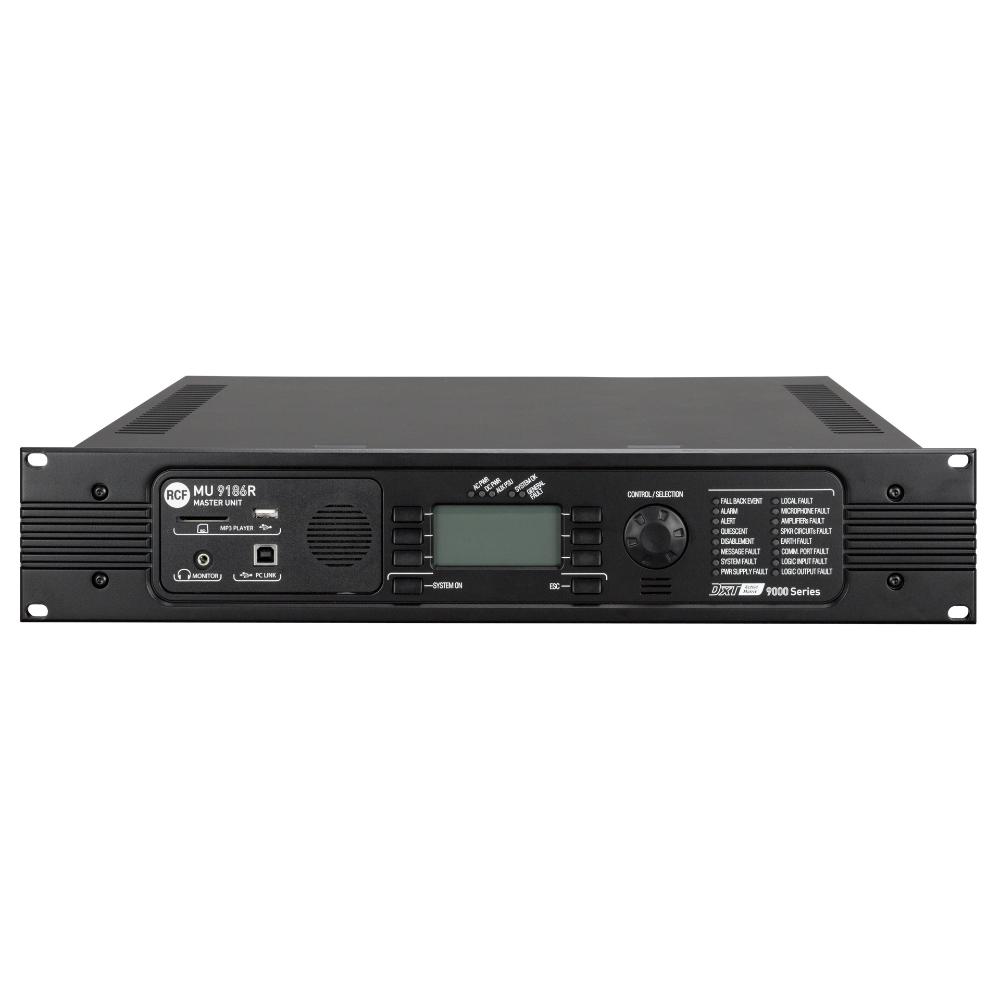

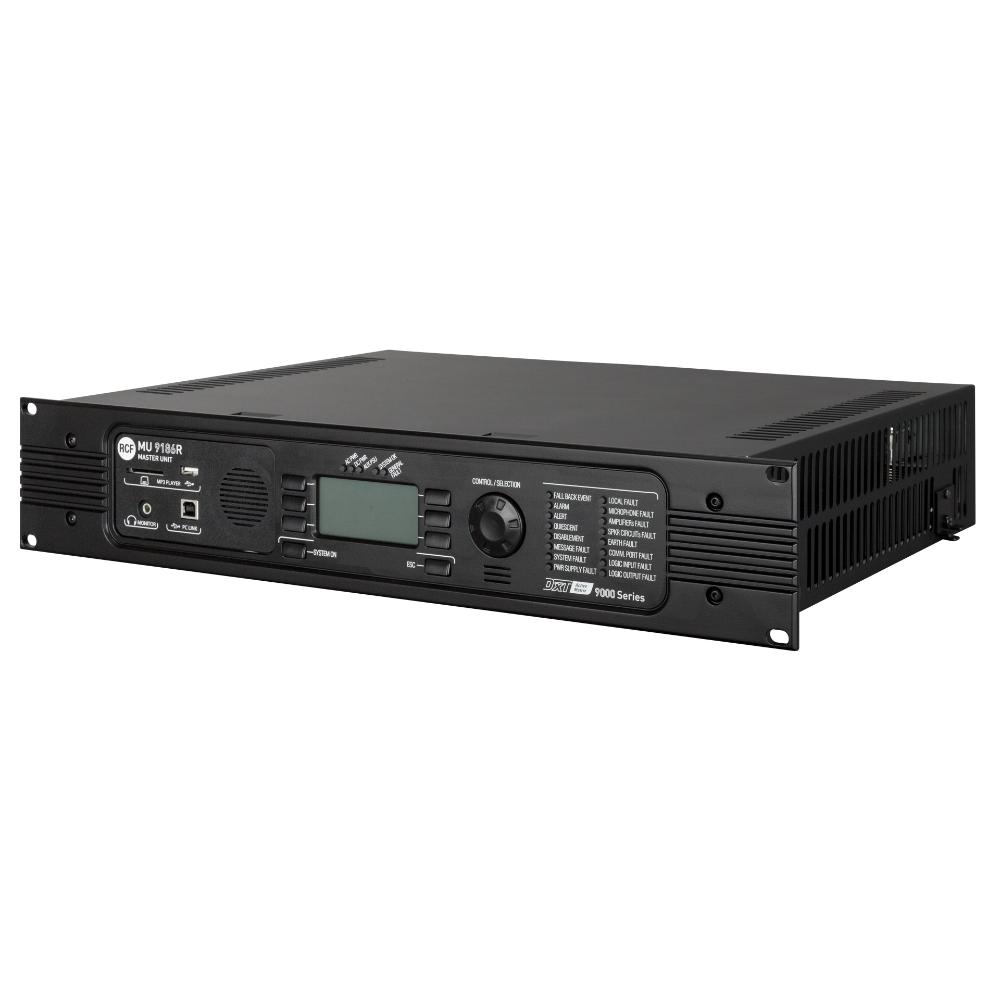

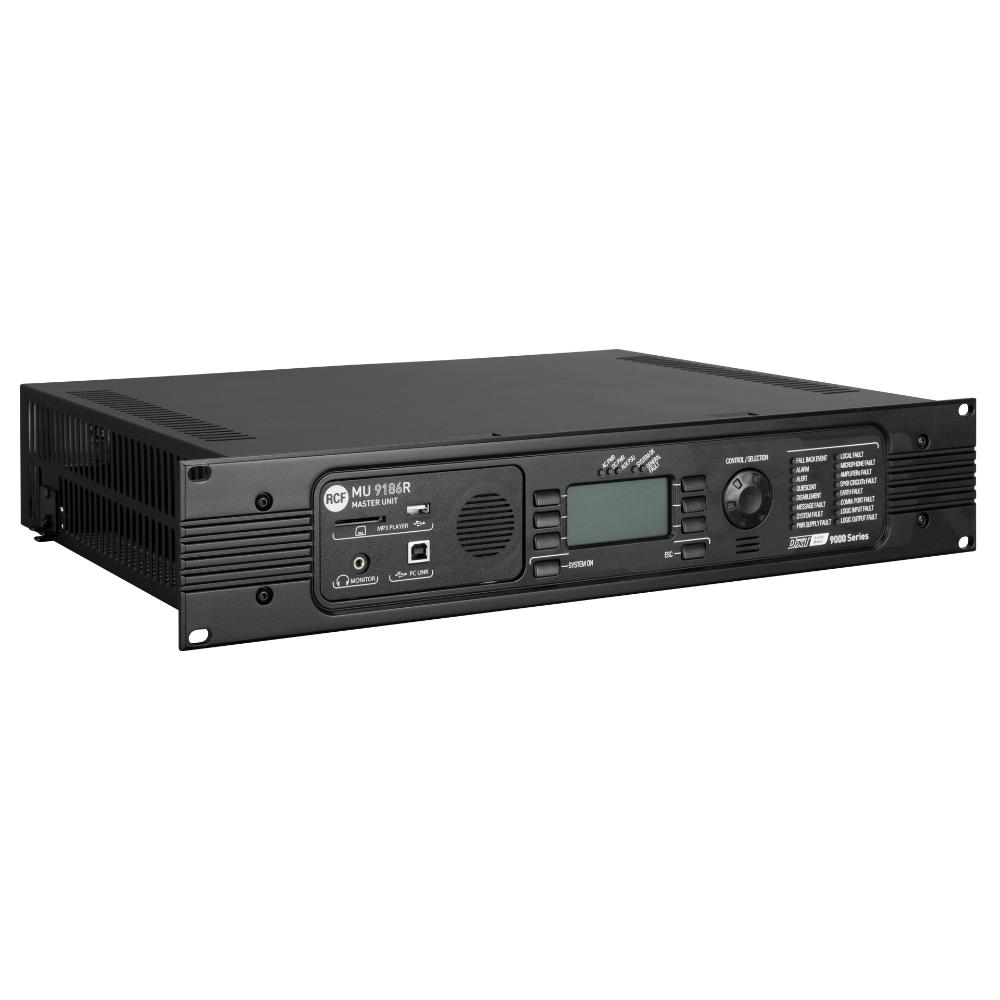

VOICE ALARM EN54

MU 9186R

MASTER UNIT WITH DANTE MODULE
  • 8 x 6 configurable digital matrix
  • Powerful DSP platform on-board
  • Dual AC and DC power supply
  • Digital audio over DANTE protocol
Wo zu kaufen
Merkmale Spezifikationen Downloads Zubehör Verwandte Produkte videos
Wo zu kaufen
Merkmale
  • 8 x 6 configurable digital matrix
  • Powerful DSP platform on-board
  • Dual AC and DC power supply
  • Digital audio over DANTE protocol
  • PC software configuration
  • Emergency messages on monitored memory
  • 12 configurable monitored GPI
  • 8 configurable monitored GPO
  • Front panel HMI

MU 9186R is the DXT 9000 system master unit without on-board power amplifier, equipped with DANTE module: it shall be used for large applications requiring to connect several distributed sub-systems. This can be achieved connecting up to 8 master units on a dedicated network and distributing two audio channels among all units. The system can be completed with several models of emergency microphone consoles, EN 54-4 power supplies, accessories and management/monitoring software.

Part number:

17170185
MU 9186R
EAN 8024530013172

Spezifikationen
Systeminformationen
Zahl der überwachten Zonen
124
automatische Umschaltung auf einen Havarieverstärker
Yes
Max Anzahl an Konsolen
32
Anzahl der Busse
2
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
4
Anzahl der digitalen Audiokanäle
4
Maximale Zahl von verbundenen Einheiten
32
Kommunikations Bus
RCF bus
Verbundene Einheiten
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Integrierter Sprachspeicher Alarmierungsmeldung
Yes
Integrierter Sprachspeicher Routinemeldung
Yes
Nachrichten Planer
Yes
Fernüberwachung
Yes
Protokolle für die Systemintegration
Open TPC-IP
Input-sektion
Gesamtzahl an Eingängen
8
Symmetrisch
5
Unsymmetrisch
3
Mono
8
Line-Eingang
4
Leitungsverbinder
Euroblock, RCA
Mix + Line Eingänge
1
Mic + Line Anschluss
Euroblock
Mic + Line Phantom
24 V DC
VOX:
Yes
Sprechstelleneingang
2
Sprechstellenanschluss
RJ45
Sprechstellen Kommando
Serial
Notfallsprechstelle
Yes
Digital-Eingang
1
Digital-Verbindung
RJ45
Digital-Typ
DANTE
Schaltkontakteingänge (GPI)
12
Programmierbare GPI
Yes
Überwachte Schaltkontakteingänge (GPI)
8
Galvanisch Getrennter Schaltkontakteingang (GPI)
4
Ausgangs-sektion
Signal-Ausgangsnummer
5
Ausgangsbuchsen
JACK, RCA, RJ45
Schaltkontaktausgänge (GPO)
8
Programmierbare GPO
Yes
Überwachte Schaltkontaktausgänge (GPO)
8
Prozessing
DSP
Yes
EQ-Filter
Yes
Kompressoren
Yes
Klangeinstellungen
Yes
Hochpass-Filter
200 Hz
Automatische Gain Regelung
Yes
Steuerung
Konfiguration
Ethernet, Front panel, PC Software
Anzahl an Programmen/Presets
64
Priorität
Yes
Music on hold
Yes
Signalton
Yes
Schutzschaltungen
Kühlung
Convection/Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
VHF (Very High Frequencies)
Yes
Audioquellen
USB-Stick
Yes
SD-Karte
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
DC power
Yes
DC power Wert
48 V
Maximale Stromaufnahme AC (A)
1
Maximale Stromaufnahme DC (A)
2
Stromverbrauch (MAX (W)
60 W
Standardkonformität
Safety agency
Yes
EN54-16 zertifiziert
Yes
CPR Nummer
0068-CPR-002/2014
Physikalische daten
Gehäuse Material
Metal
Rack-Einbau
19", 2U
Größe / Gewicht
Höhe
88 mm / 3.46 inches
Breite
482 mm / 18.98 inches
Tiefe
350 mm / 13.78 inches
Gewicht
6.98 kg / 15.39 lbs
Versandinformationen
Verpackung Höhe
204 mm / 8.03 inches
Verpackung Breite
549 mm / 21.61 inches
Verpackung Tiefe
474 mm / 18.66 inches
Verpackungsgewicht
8.72 kg / 19.22 lbs
