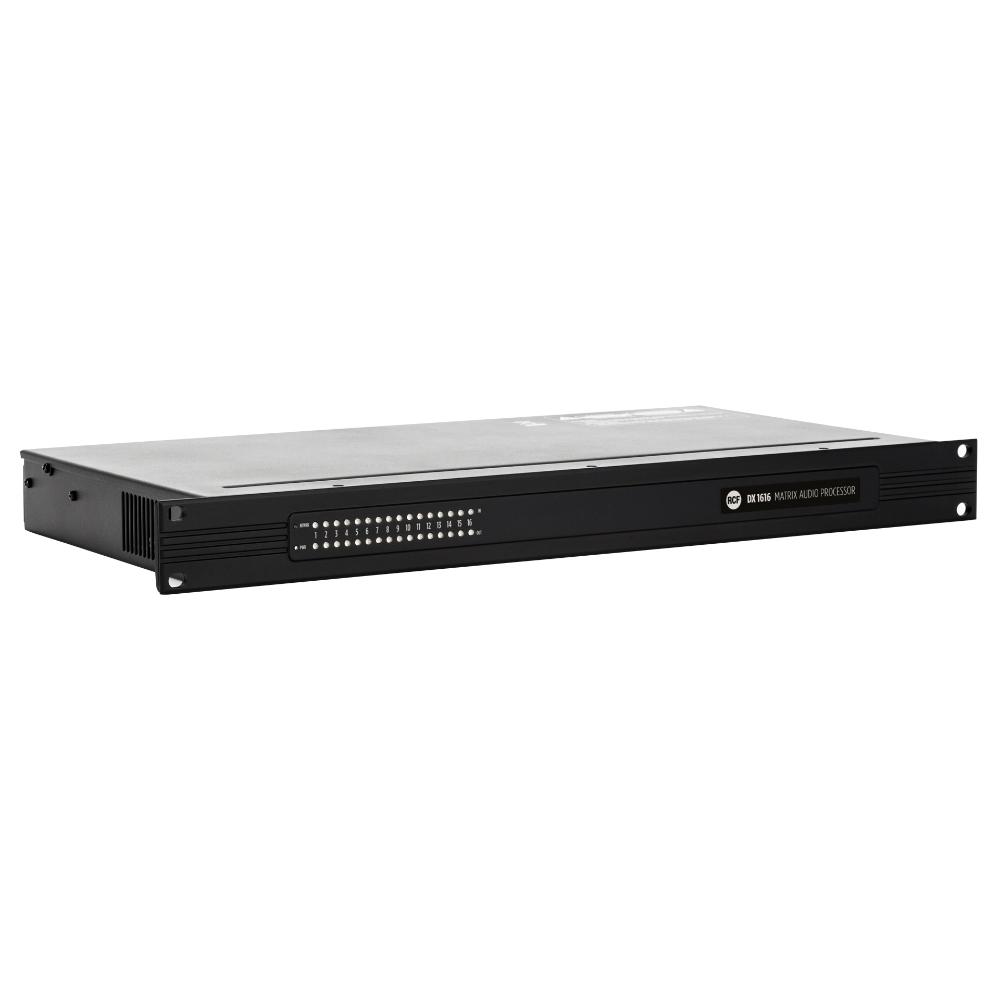

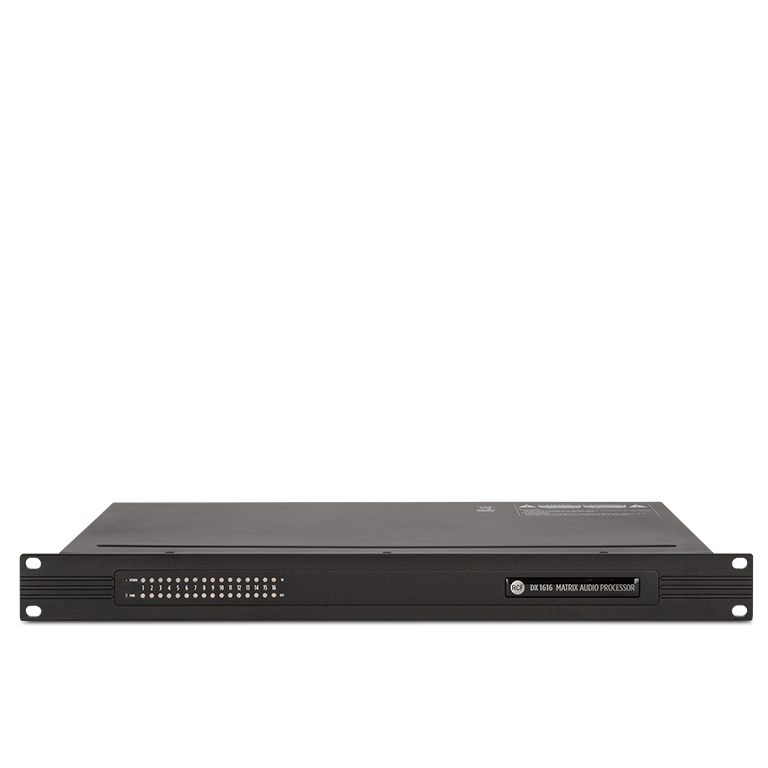

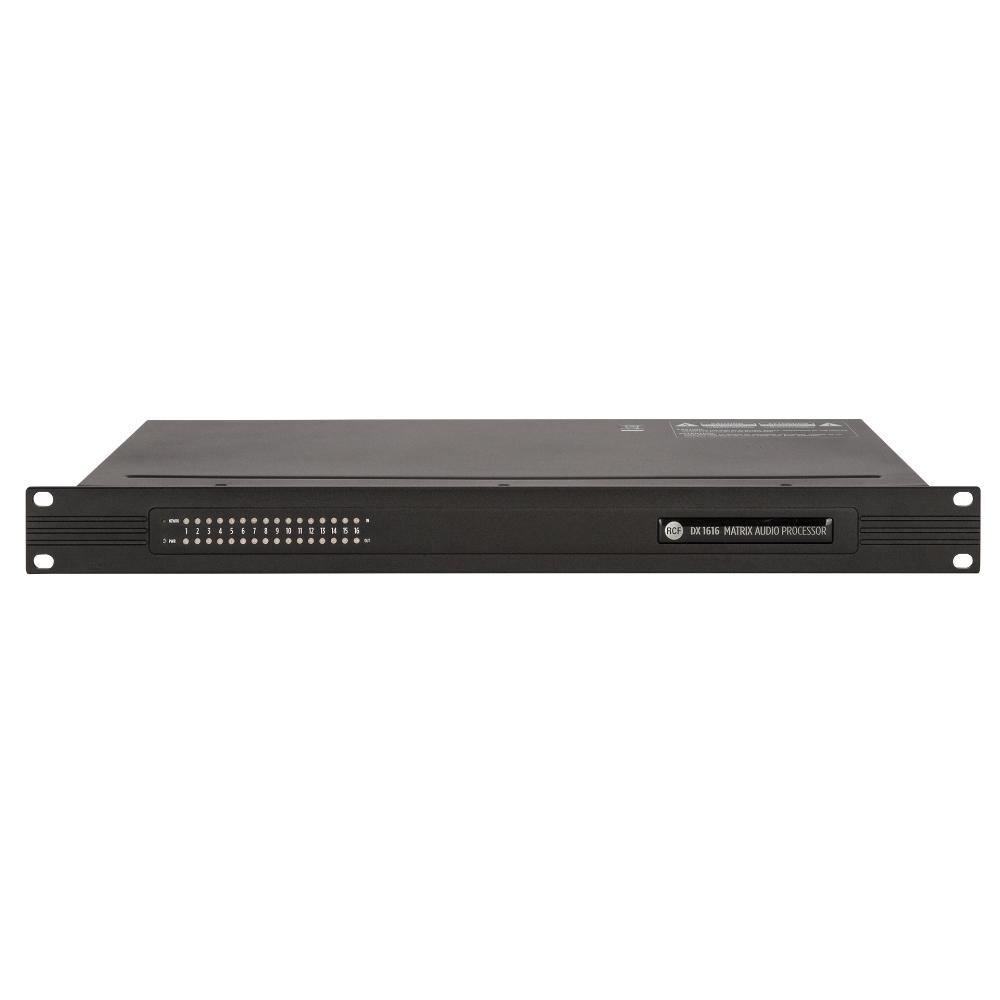

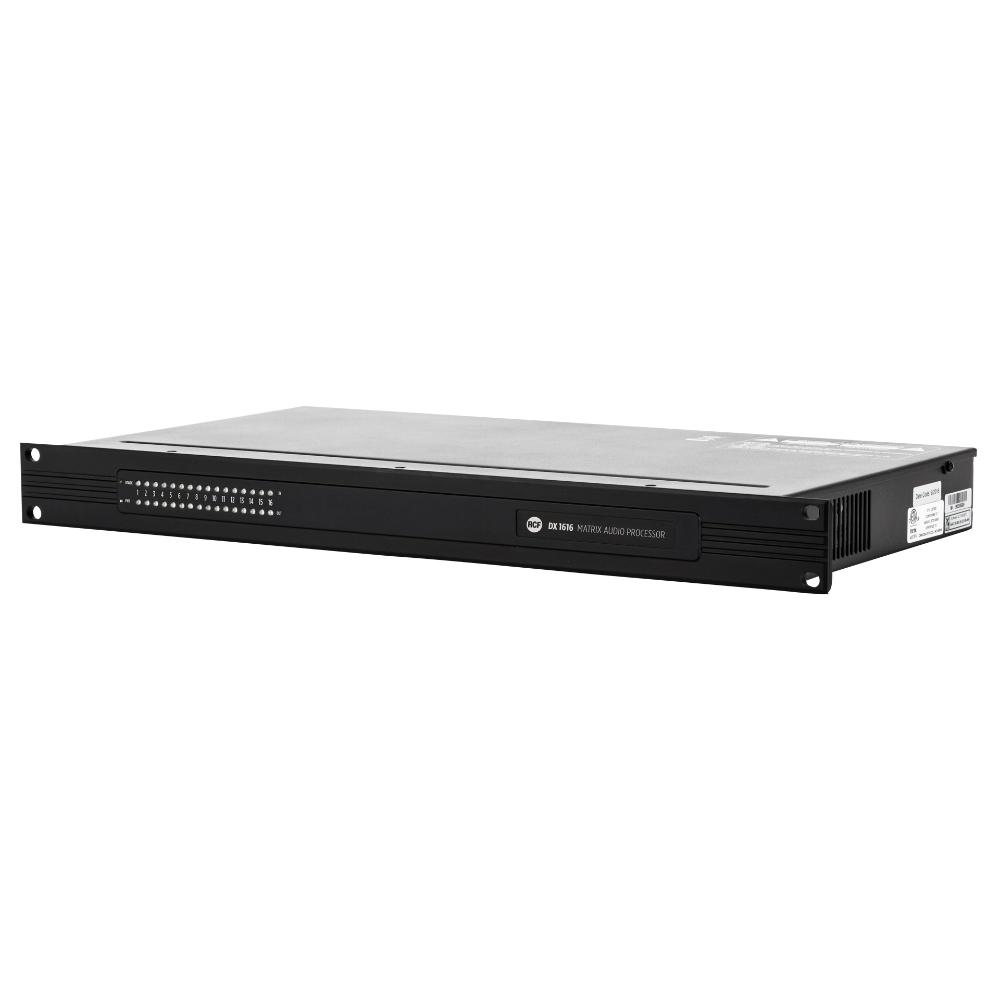

DX 1616

MATRIX AUDIO-PROZESSOR
  • DSP mit Hybridarchitektur
  • 48 kHz Samplerate, 40-Bit Floating-Point Engine
  • 16 x 16 I/O Matrix
  • Dante-fähige Netzwerkaudioübertragung
Wo zu kaufen
Merkmale Spezifikationen Downloads Verwandte Produkte
Wo zu kaufen
Merkmale
  • DSP mit Hybridarchitektur
  • 48 kHz Samplerate, 40-Bit Floating-Point Engine
  • 16 x 16 I/O Matrix
  • Dante-fähige Netzwerkaudioübertragung
  • 8 AES/EBU-Eingänge - 8 AES/EBU-Ausgänge
  • Ethernet-Konnektivität und -Steuerung
  • Maximale Latenz 3 ms
  • Anwenderfreundliche GUI

DX 1616 AES-Dante Fernbedienungssoftware. Diese Netzwerk-basierte Software wurde für den Einsatz mit Microsoft Windows und Mac OSX entwickelt und ermöglicht die Verwaltung des DX 1616 Matrix Soundprozessors. - Preamp-Konfiguration, Auswahl von Quelltypen, wie Analog, AES/EBU, Dante - Entwurf von Eingangsgruppen für den Festival-Einsatz - Eingangsquellenverarbeitung mit EQ, Verzögerung und Kompressor - Kraftvoller 16x16 Router für die Zuweisung von Bearbeitungsaufgaben an flexible Ausgangspatches.

Part number:

12399033
DX 1616

Spezifikationen
Akustische performance
Frequenzgang (-3dB)
20 Hz ÷ 22 kHz
Übersprechen:
<-100 dB
Verzerrung (THD+N) @ 1 kHz
<0.001 %
Dynamikumpfang
>110 dB
Gleichtaktunterdrückung (50Hz - 10 kHz)
>100 dB
Digitale audioperformance
Auflösung (bit)
40
Samplerate (kHz)
48
A/D - D/A Konverter (bit)
24
Laufzeitverzögerung (ms)
3

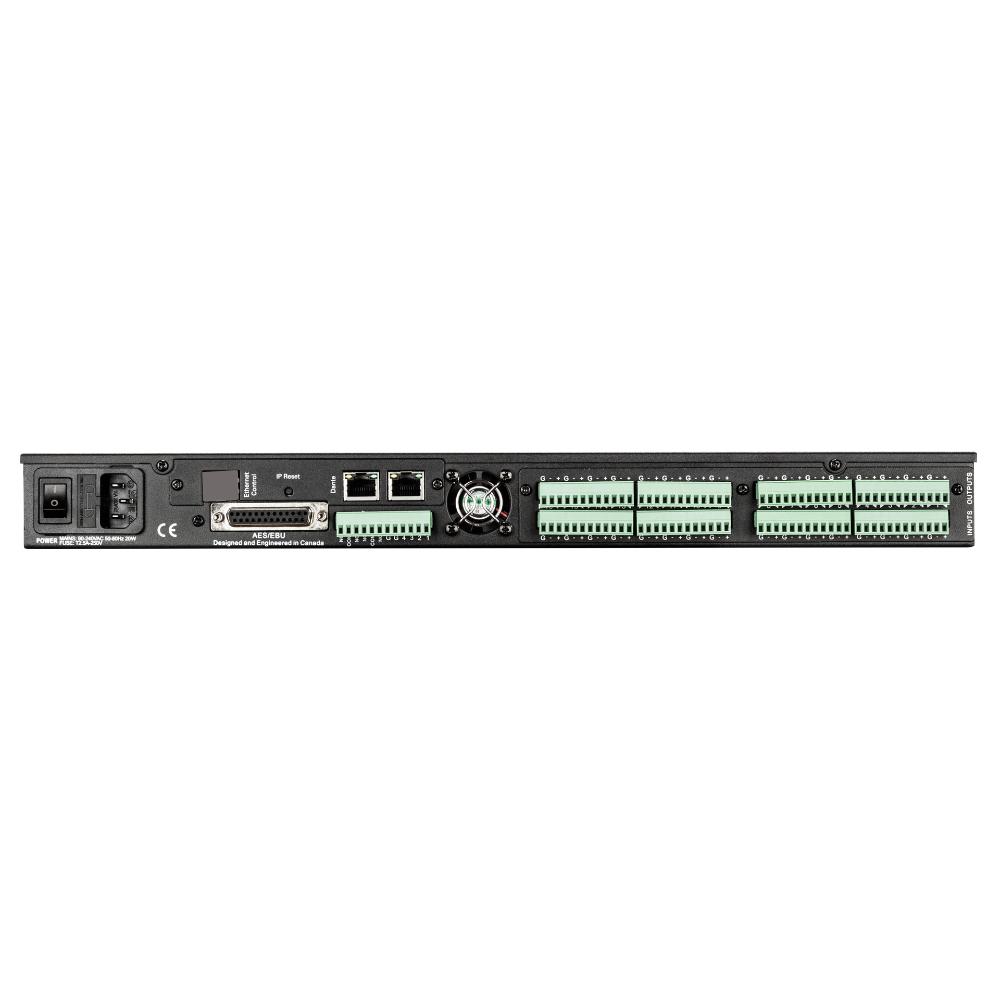

Input-sektion
Gesamtzahl an Eingängen
17
Symmetrisch
17
Mono
16
Mix + Line Eingänge
16
Mic + Line Anschluss
Euroblock
Mic + Line Phantom
21 V DC - 44 V DC
Digital-Eingang
1
Digital-Verbindung
RJ45
Digital-Typ
AESBU, DANTE
Ausgangs-sektion
Signal-Ausgangsnummer
16
Ausgangsbuchsen
Euroblock
Prozessing
DSP
Yes
EQ-Filter
Yes
Delay
Yes
Klangeinstellungen
Yes
Hochpass-Filter
20 ÷ 20000 Hz
Crossover
20 ÷ 20000 Hz
Steuerung
Konfiguration
Ethernet, PC Software
Anzahl an Programmen/Presets
70
Protokolle für die Systemintegration
Open TPC-IP
Schutzschaltungen
Kühlung
Convection/Forced
Sicherung
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
90-240 V~ 50/60Hz
Stromverbrauch (MAX (W)
20 W
Standardkonformität
Safety agency
Yes
Physikalische daten
Gehäuse Material
Metal
Rack-Einbau
19", 1U
Größe / Gewicht
Höhe
44 mm / 1.73 inches
Breite
483 mm / 19.02 inches
Tiefe
229 mm / 9.02 inches
Gewicht
3.31 kg / 7.3 lbs
Versandinformationen
Verpackung Höhe
378 mm / 14.88 inches
Verpackung Breite
88 mm / 3.46 inches
Verpackung Tiefe
597 mm / 23.5 inches
Verpackungsgewicht
4.73 kg / 10.43 lbs
